Спутниковый конвертер или спутниковая головка

Спутниковый конвертер - это одна из важнейших частей спутниковой антенны. Это электронное устройство, размещенное  непосредственно на спутниковой антенне и выполняющее функции усилителя и преобразователя частоты. Сокращенно его называют LNB (Low Noise Block), а в народе спутниковой головкой.

Конверторы, в основном, бывают четырех видов, каждый для своего диапазона частот:

  1. С диапазон (3,5...4,2 ГГц), конвертер принимает радиосигнал только в своем диапазоне.
  2. Ku диапазон универсальной (линейной) поляризации (10,6...12,75 ГГц), максимально распространен из-за огромного количества спутниковых телеканалов в этом диапазоне частот.
  3. Ku-Cirkular диапазон круговой поляризации (10,750 ГГц) используется некоторыми операторами спутникового телевидения, например, "НТВ плюс" и "Триколор".
  4. Ka диапазон сантиметровых и миллиметровых длин волн, который находится над Ku диапазоном - частоты 18...26,5 ГГц. Используеться в двухстороннем Интернете, например, провайдером спутникового Интернета "Tooway".
  5. L диапазон дециметровых длин волн, используется для наземной и спутниковой радиосвязи (1,1...1,8 ГГц). Конвертер в обычном исполнении, как на спутниковой антенне, не используется. Данные частоты распространены в мобильной телефонной связи и в космической навигационной системе ГЛОНАСС и GPS.

Из-за разных частот спутниковые конвертеры будут иметь разные геометрические размеры, которые зависят от длины волны. Поэтому для разных диапазонов используются конвертеры сильно отличающиеся по внешнему виду.

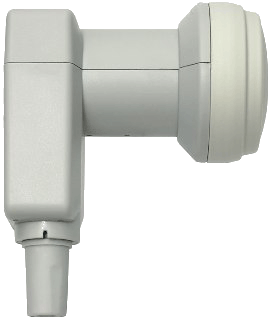

Так спутниковый конвертер в Ku диапазоне, принимающий сигнал на частоте около 10.7 ГГц-12.75 ГГц будет иметь следующий вид:

А спутниковый конвертер в C-диапазоне, принимающий сигнал на частоте около 3.7 ГГц-4.2 ГГц имеет геометрические размеры большего размера:

Спутниковый конвертер обязательно понижает эту высокую частоту, так как является высокочастотным генератором–гетеродином, который преобразовывает частоту, чтобы передавать телевизионный сигнал по обычному телевизионному кабелю на спутниковый ресивер или DVB карту, которую еще используют для приема спутникового Интернета. После понижения частоты конвертер еще и усиливает полученный сигнал.

Спутниковый сигнал, попадающий из спутника на конвертер, имеет малую мощность и чтобы преобразовать его, конвертер должен быть с низким уровнем собственных шумов. Для этого конвертер оснащают малошумящим усилителем. Поэтому при выборе спутникового конвертера нужно учитывать, чтобы коэффициент шума был минимальным. Конечно, чем меньше уровень шума в конвертере, тем он дороже.

Необходимо отметить, что недорогие конвертеры, которые имеют коэффициент шума 0,3 Дб, в большинстве случаев подойдут для приема спутникового телевидения с телеспутников, предназначенных для вашей местности.
