Переделка универсального LNB конвертера в LNB круговой поляризации

Спутниковый конвертер (головка) круговой поляризации необходим для просмотра платных пакетов спутникового телевидения "НТВ плюс" и "Триколор", которые транслируются со спутников Eutelsat 36° E и Экспресс АТ1 (Bonum 1) 56°E.

Если нет возможности купить заводской конвертер круговой поляризации, можно переделать его из стандартного линейной поляризации в круговой. На заводском конвертере круговой поляризации должна быть надпись частота гетеродина: 10750 МГц

lnb конвертер круговой поляризации

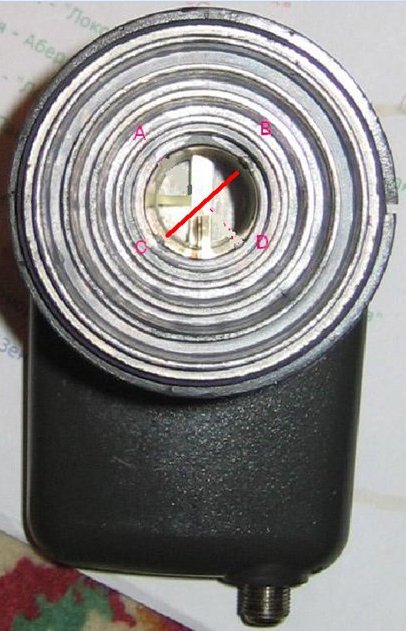

Переделка спутникового конвертера LNB универсальной поляризации в круговой заключается в установке диэлектрической пластины под углом 45 градусов к штырькам волновода. Толщину пластины берем 2-3 мм и длиной 40 мм для того, чтобы поменять поляризацию. Иначе, берем толщину пластины 5-20 мм и длиной 15 мм, если хотим получить головку одновременно горизонтальной, вертикальной и круговой поляризации.



переделка lnb универсальной поляризации в круговую

Вначале нужно снять пластиковую крышку с головки LNB. Для этого ее лучше нагреть в горячей воде при температуре 80 градусов по Цельсию.

Пластину нужно вставлять до конца волновода. Главное не погнуть штыри в волноводе. Лучше остановиться на расстоянии 5-9 мм от штырьков. Ширина пластины должна быть равна внутреннему диаметру волновода. Пластину можно изготовить из старой кредитной карты, пластмассовой ученической линейки или из любого оргстекла.

После переделки спутниковой головки, не нужно менять частоту гетеродина LNB в спутниковом ресивере. Частота должна остаться универсальной 10600 МГц. Напомним, что для заводского конвертера круговой поляризации необходимо в ресивере ставить частоту LNB 10750 МГц. Настраивать спутниковую антенну лучше по транспондеру 12265 H (L) 27500 3/4 для спутника Eutelsat 36° E, где можно смотреть платный пакет "НТВ плюс" с помощью кардшаринга.

Если не получается добиться устойчивого сигнала, можно попробовать использовать две пластины сложенные вместе из материала от пластиковой SIM карты для мобильного телефона или банковской карты. Также можно попробовать использовать две пластины разной длины и из разного материала, но обязательно из диэлектрика. Пробовать вставлять пластины на разную глубину и так далее.

Если при закрывании крышки уровень сигнала уменьшается, попробуйте уменьшить длину или толщину пластины.

Не забудьте при настройке спутниковой антенны на максимальный уровень сигнала попробовать повернуть спутниковую головку влево или вправо на несколько градусов. Этим способом можно добиться дополнительного повышения уровня сигнала.
